Perlamp AU-70 PRO

Aktualizacja 05.09.2025

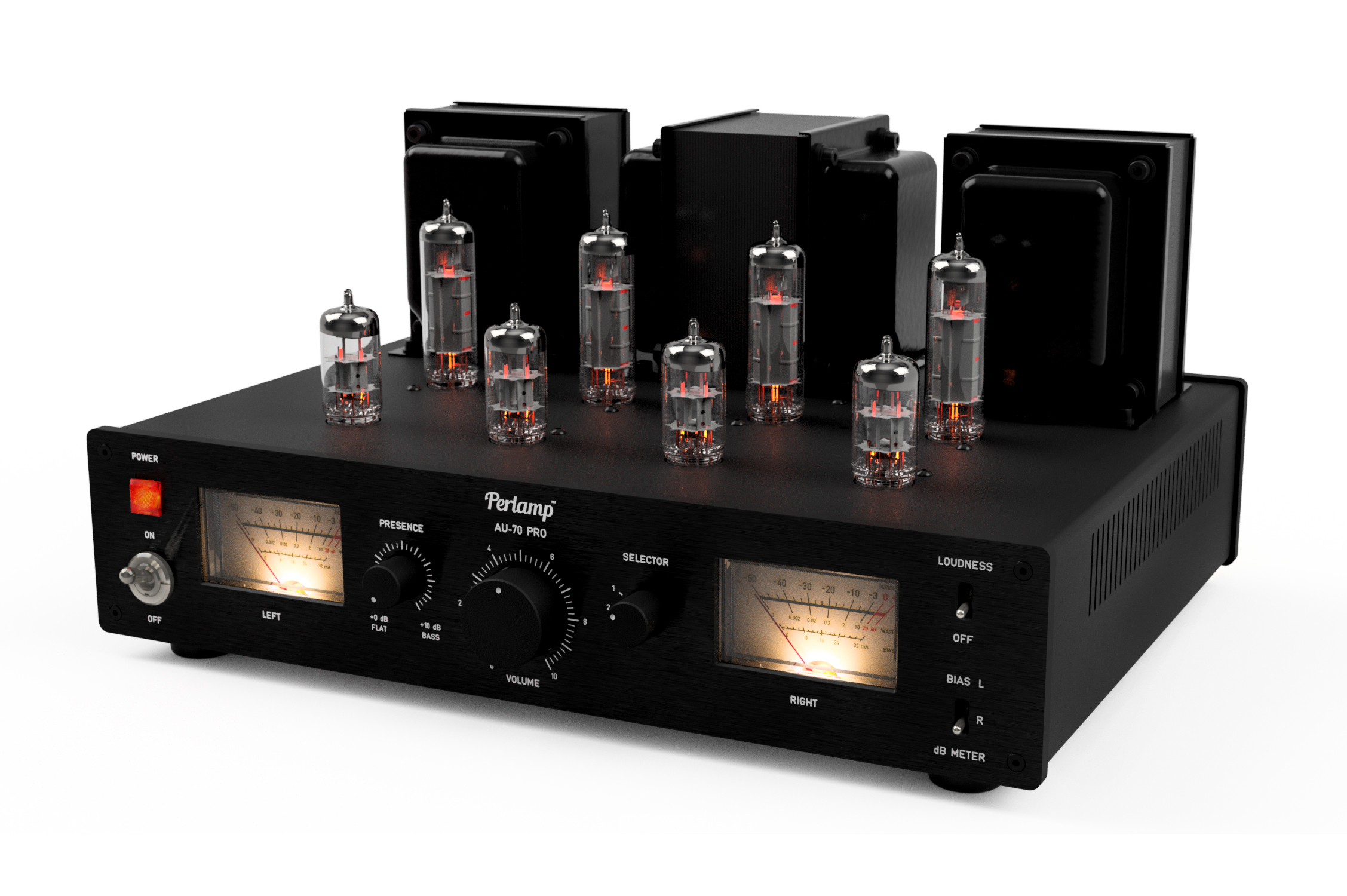

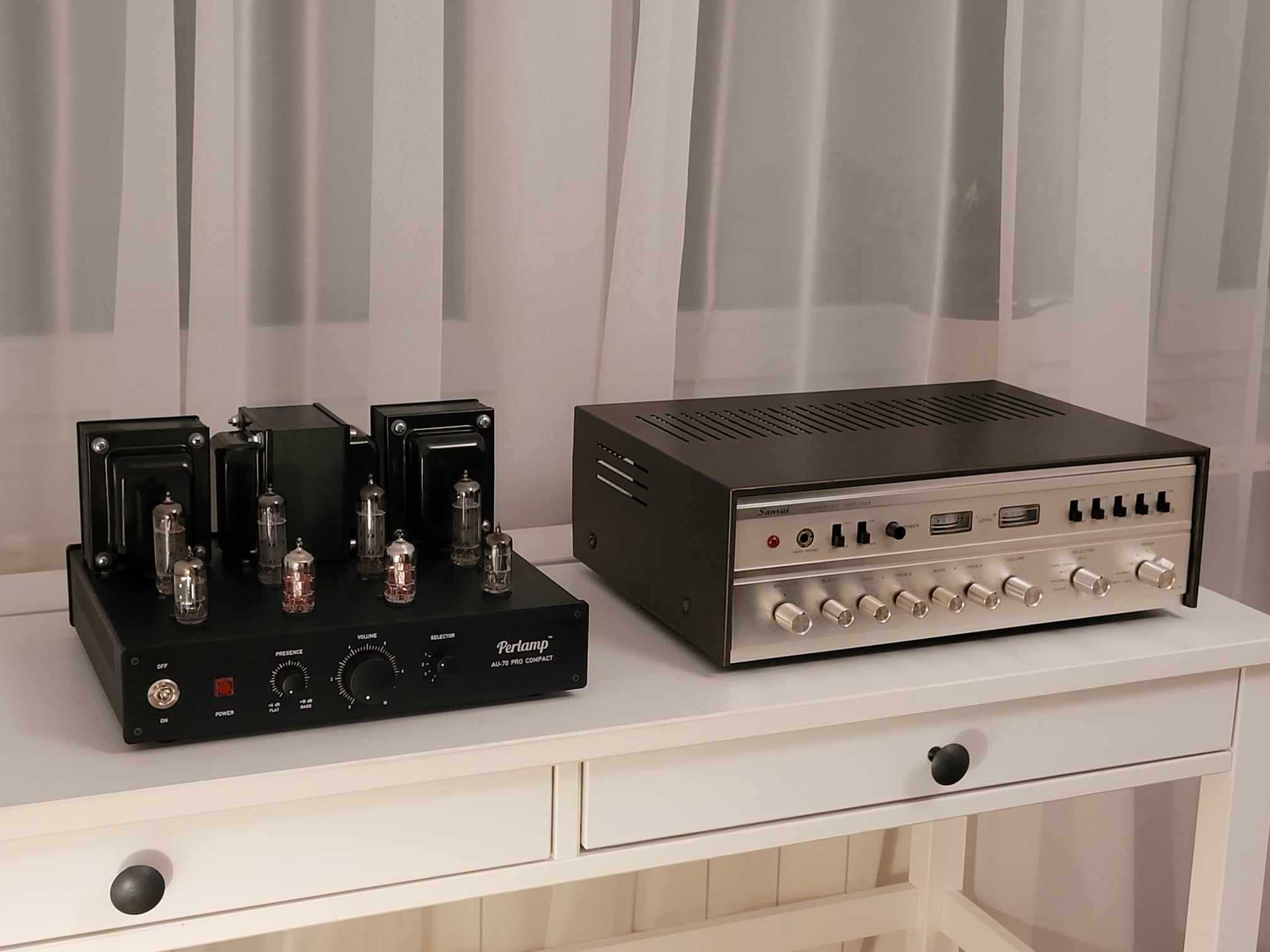

PERLAMP AU-70 PRO to projekt, który z szacunkiem odnosi się do dziedzictwa legendarnego wzmacniacza Sansui AU-70, oferując najbardziej wierną replikację dostępną na rynku. Nasz wzmacniacz został opracowany na podstawie kilku oryginalnych japońskich egzemplarzy z 1964 roku, co pozwoliło uwzględnić niuanse układowe, które zostały pominięte w innych projektach.

Dane firmy i składanie zamówienia

Dane firmy

Marcin Waszak
Al. Rzeczypospolitej 33E / 13
02-972 Warszawa
NIP: 9512594473
REGON: 528386663

Numer rachunku:
ING Bank Śląski
07 1050 1025 1000 0090 8362 6946

Składanie zamówienia

W celu złożenia zamówienia* proszę o wiadomość na forum audiostereo.pl użytkownik: madras
Alternatywnie proszę o wiadomość e-mail: marcin.waszak@hotmail.com
Po potwierdzeniu przeze mnie dostępności i ceny elementów proszę o przelew na wyżej wskazany rachunek bankowy zgodnie z cennikiem na tej stronie.
Wysyłka nastąpi po zaksiegowaniu środków.

* Nie dotyczy obudowy COMPACT i STANDARD dostępnych wyłącznie w sklepie Arama

Oferta

Oferujemy Państwu płytki, lampy, obudowy oraz kompletne zestawy części do realizacji projektu Perlamp AU-70 PRO. Oferujemy również usługę produkcji gotowego wzmacniacza (po kontakcie mailowym w celu ustalenia terminu wykonania).

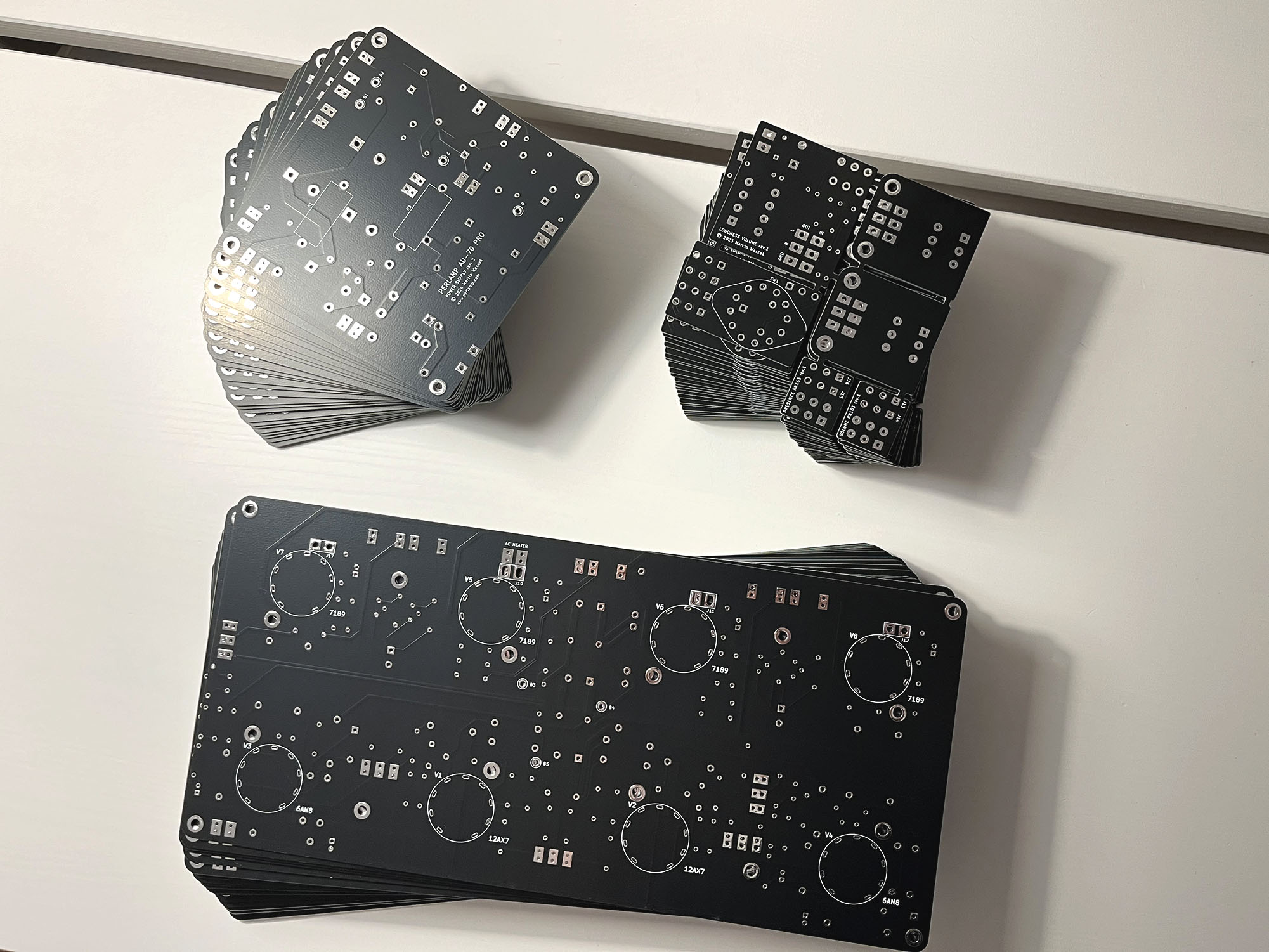

Komplet płytek drukowanych AU-70 PRO (cena 250 PLN / komplet + 15 PLN wysyłka)

Dostępne na stanie - wysyłka po zaksięgowaniu przelewu.

Obudowa 1. - wariant AU-70 PRO STANDARD ( cena 2999 PLN / komplet.)

Dostępne w sklepie dystrybutora Arama

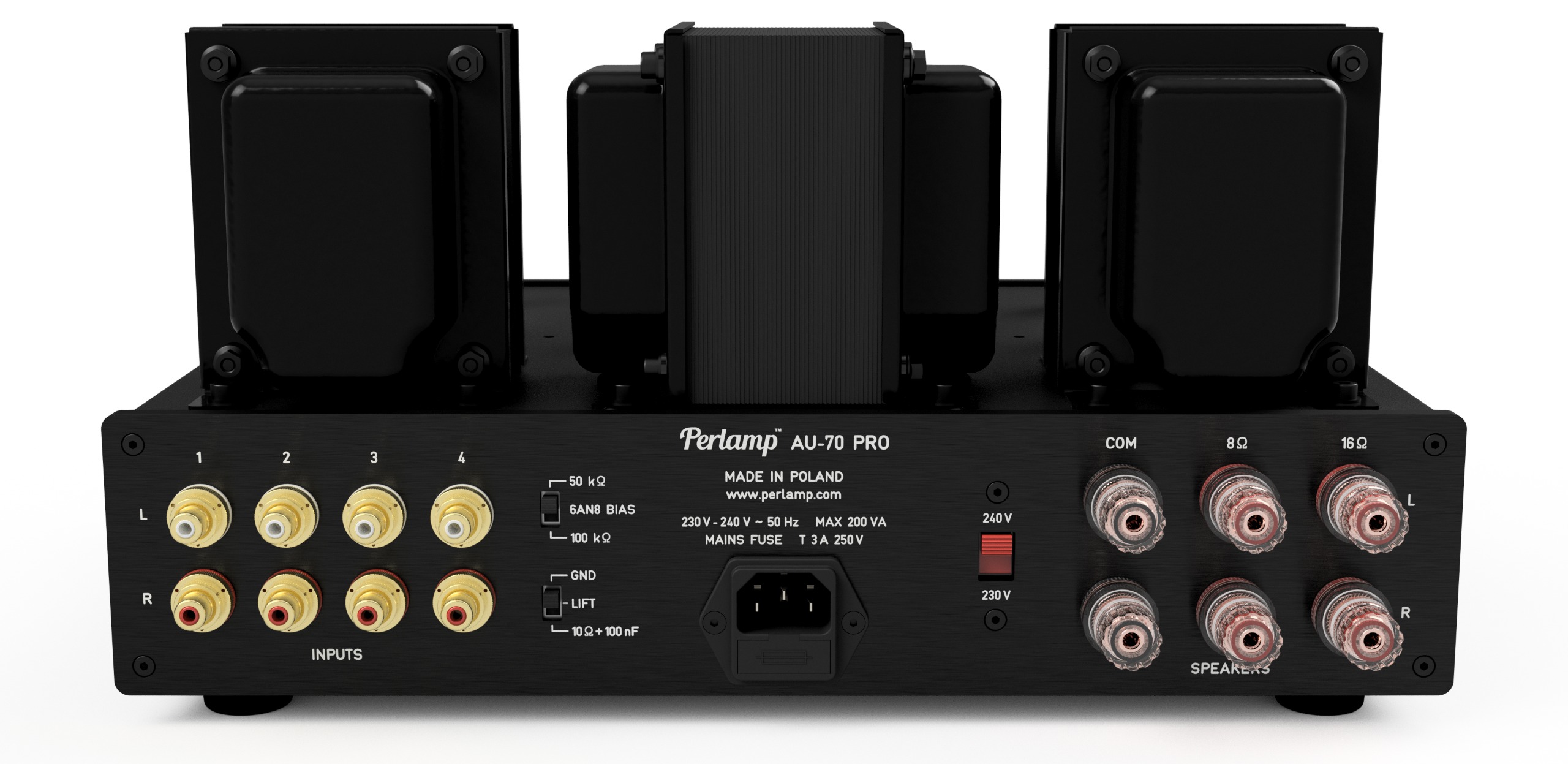

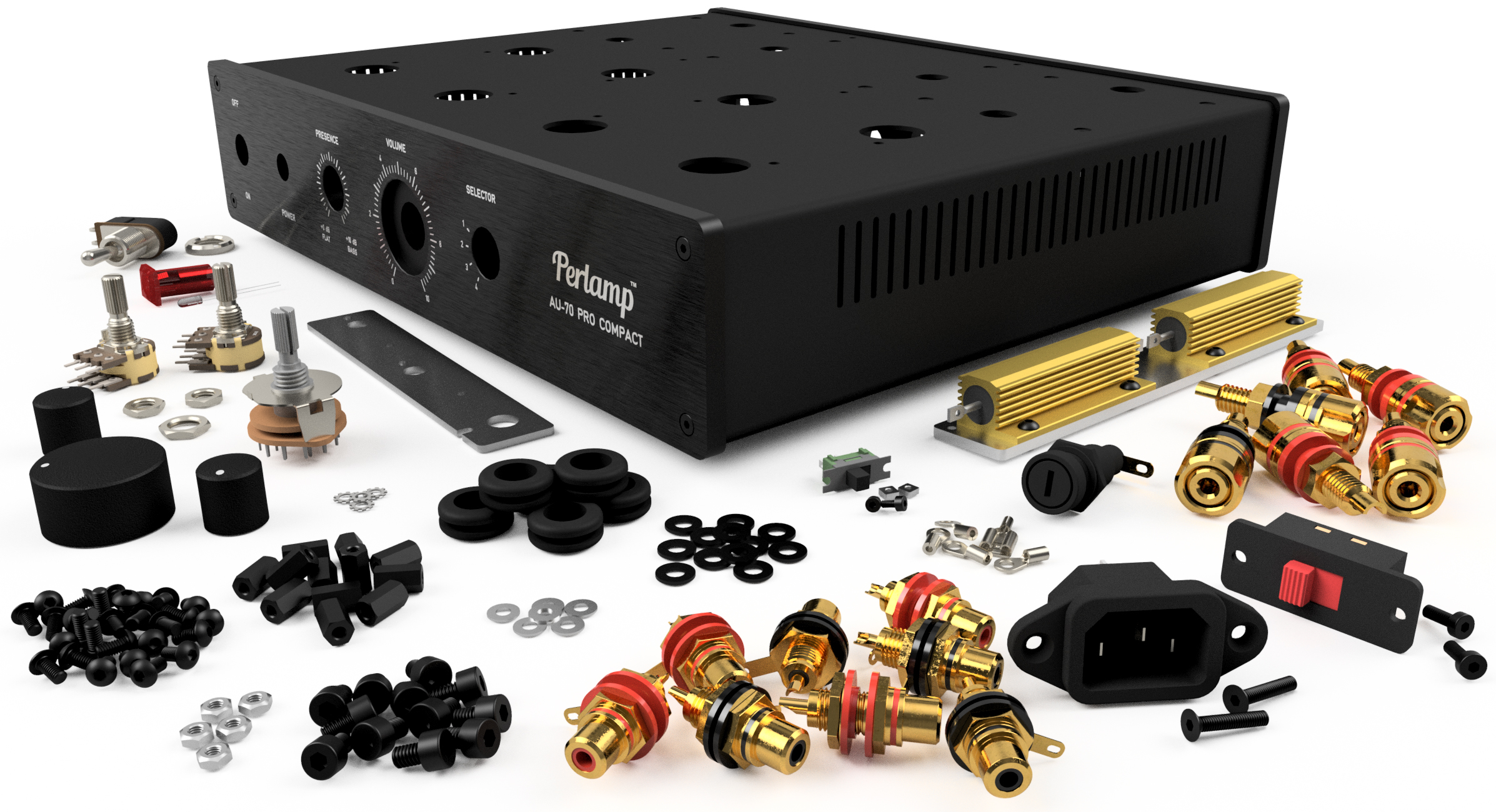

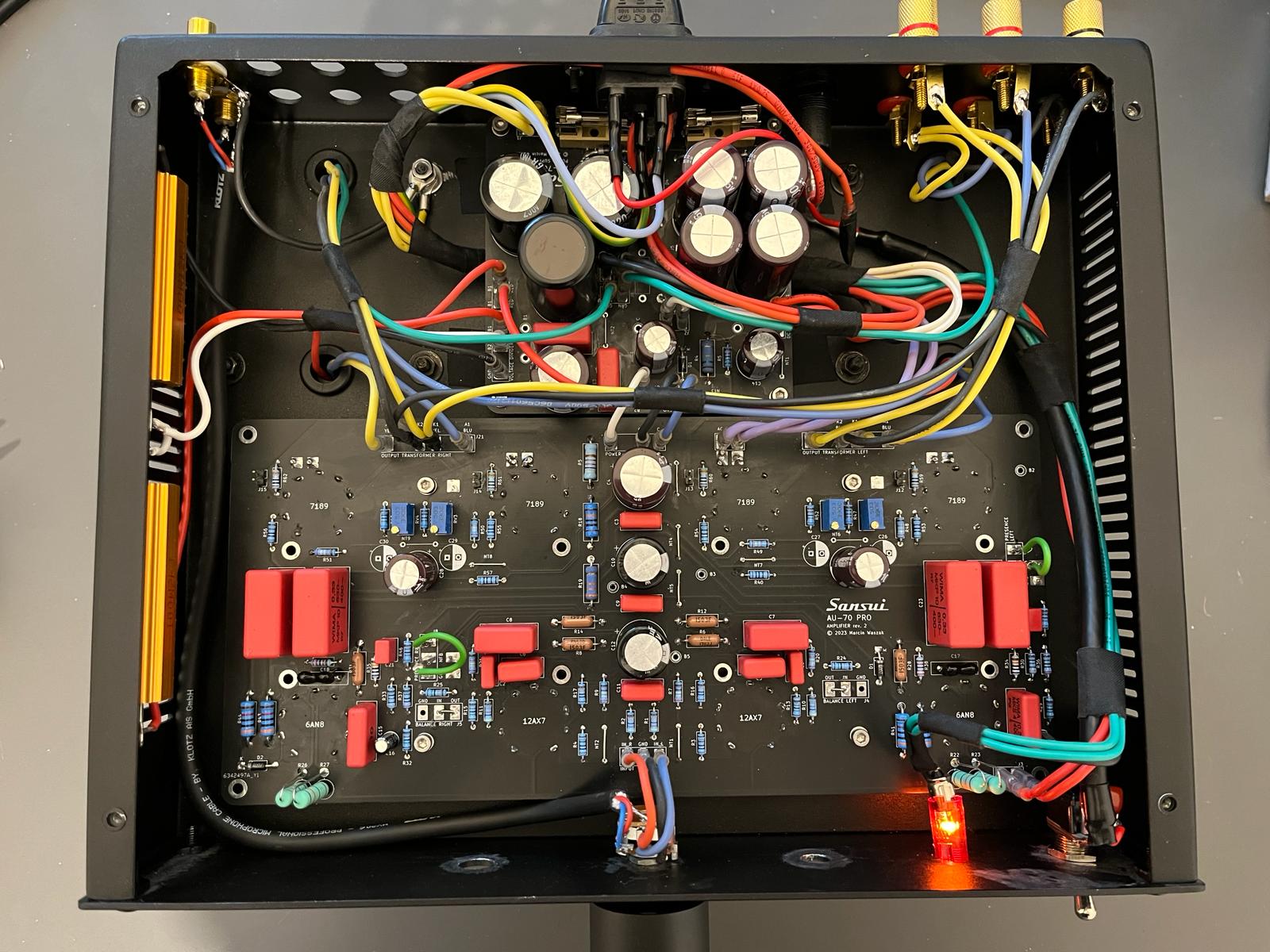

Obudowa wykonana ze stali, wykończona trwałą powłoką proszkową o drobnej strukturze, w eleganckim czarnym kolorze. Panel przedni oraz tylny wykonane z anodowanego na czarno aluminium o szczotkowanym wykończeniu, z precyzyjnie naniesionymi napisami.

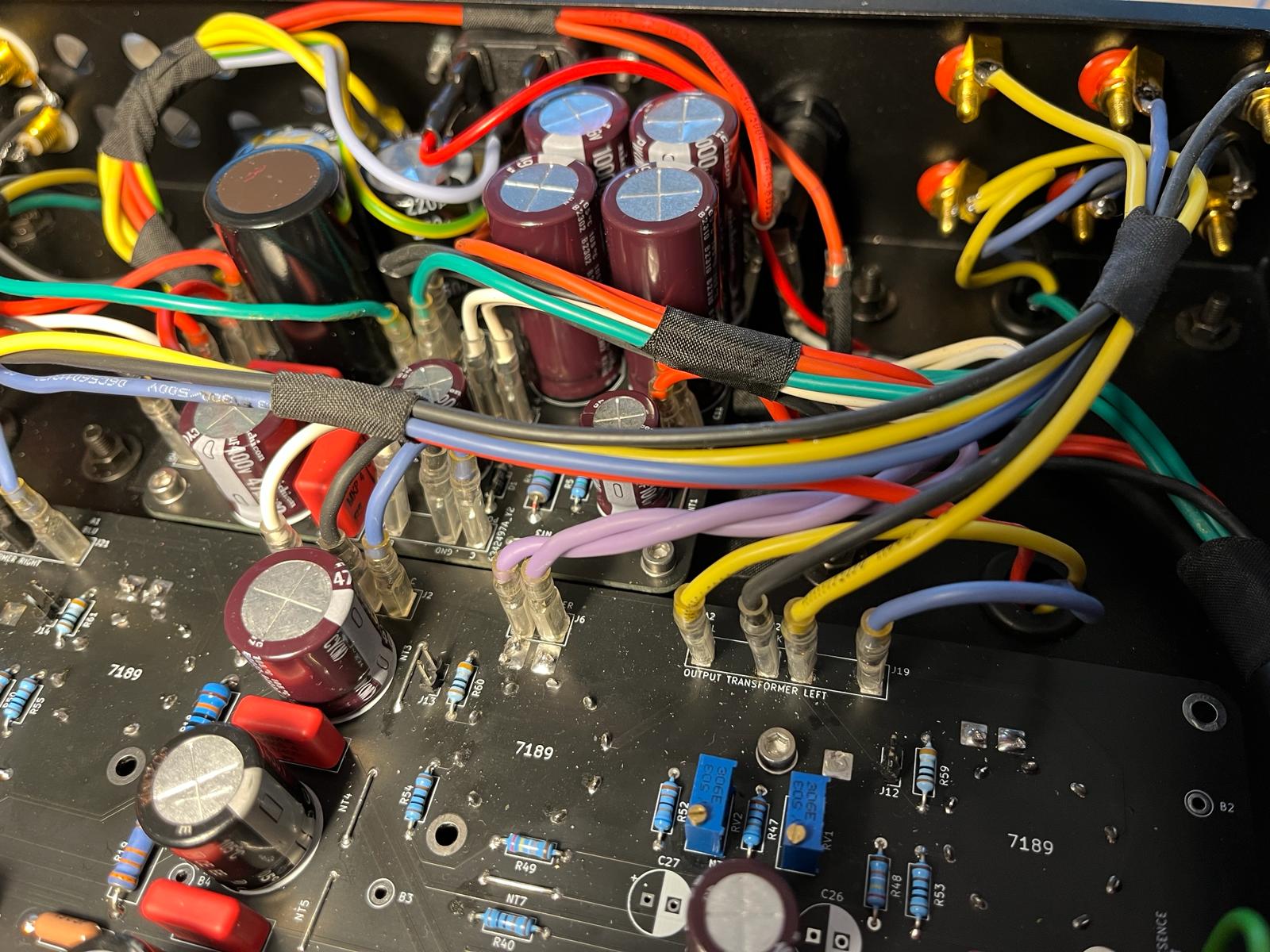

W komplecie do obudowy dołączone części mechaniczne i elektryczne włączając mierniki wychyłowe mocy. Oferowany zestaw do samodzielnego montażu nie zawiera płytek PCB, transformatorów i lamp.

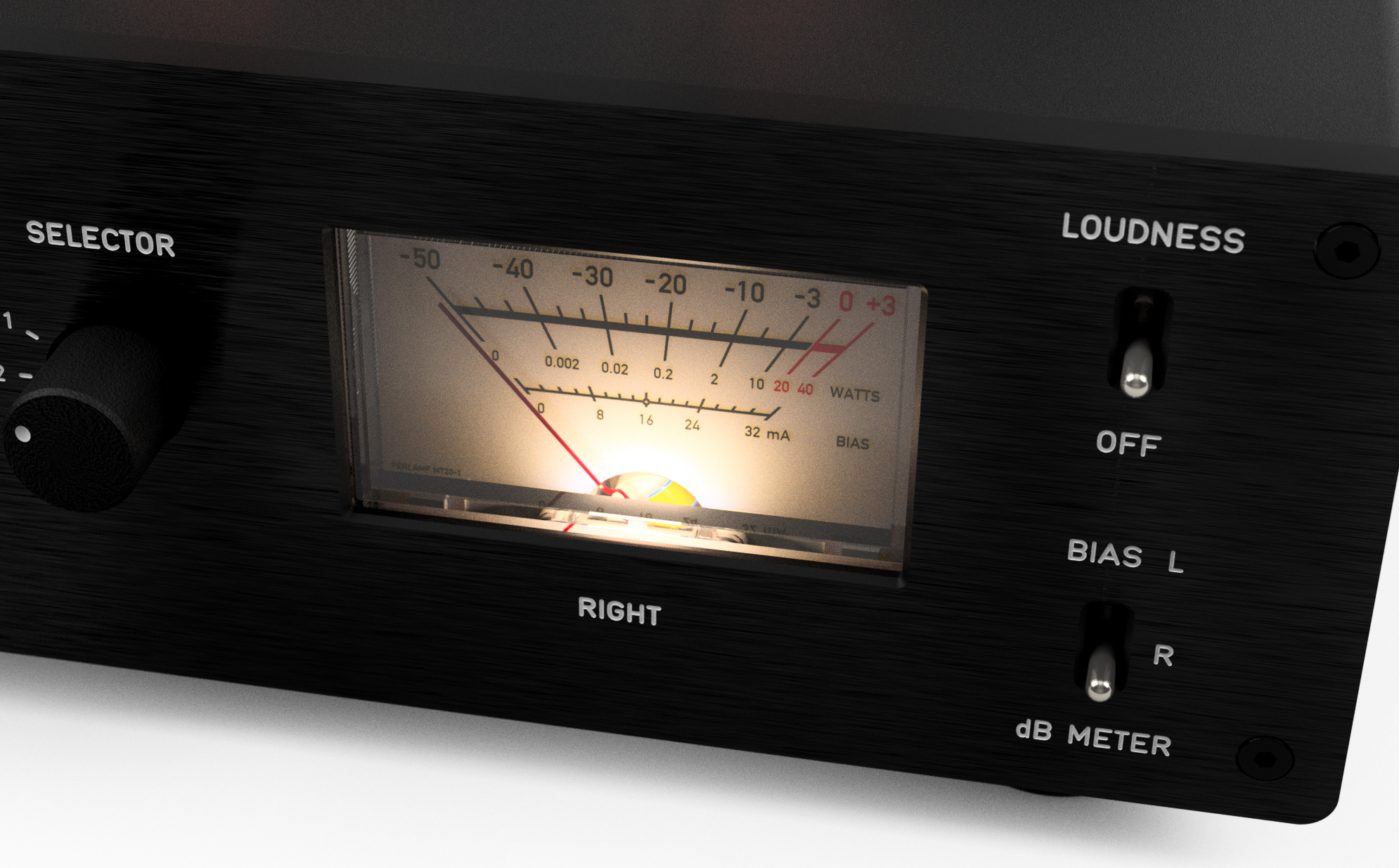

Płytka realizująca sterowanie wskaźnikami dostępna już od 1 października 2025. Zawiera ona autorski układ prostownika, logarytmizujacji sygnału i podtrzymania szczytu. Dzięki temu odczyt mocy na skali jest zgodny z rzeczywistością.
Sterownik zawiera także układ pomiaru prądu spoczynkowego lamp mocy przy użyciu tychże wskaźników (podwójna skala).

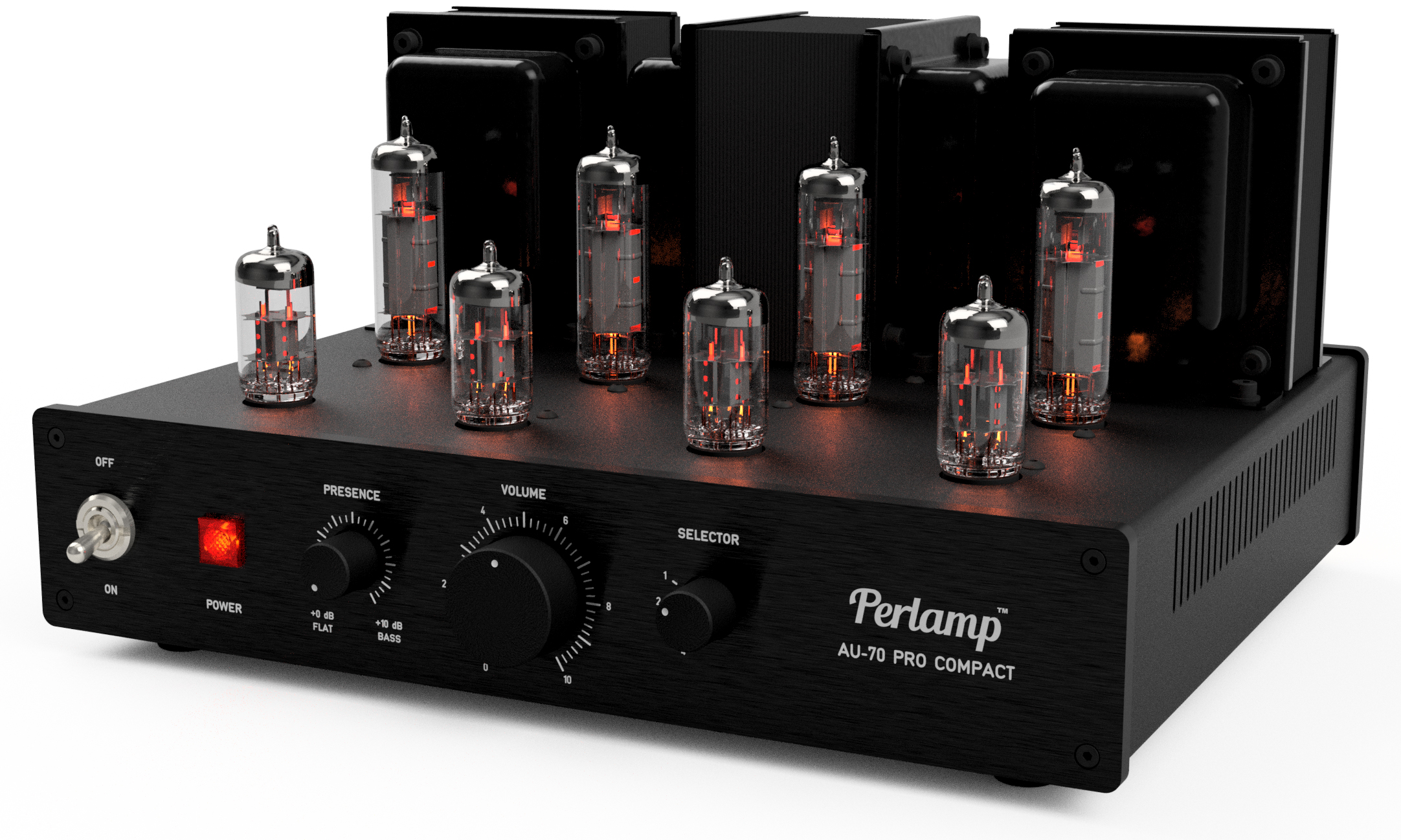

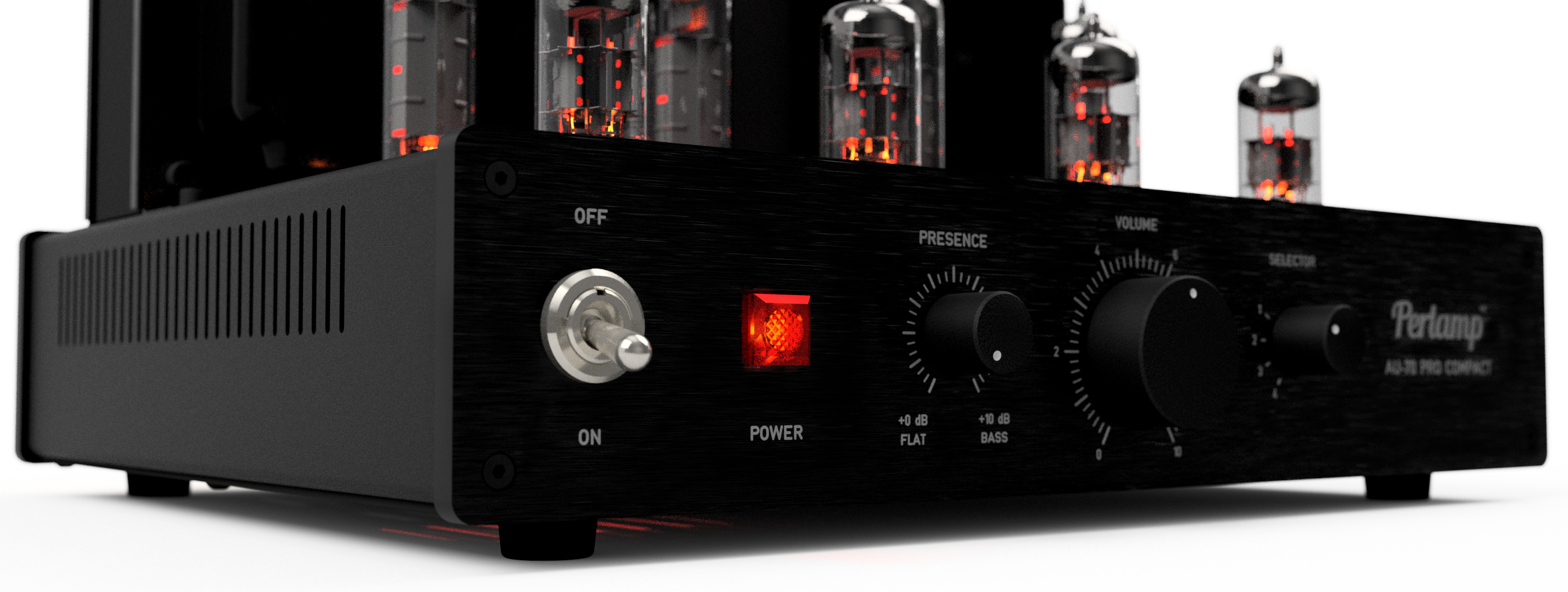

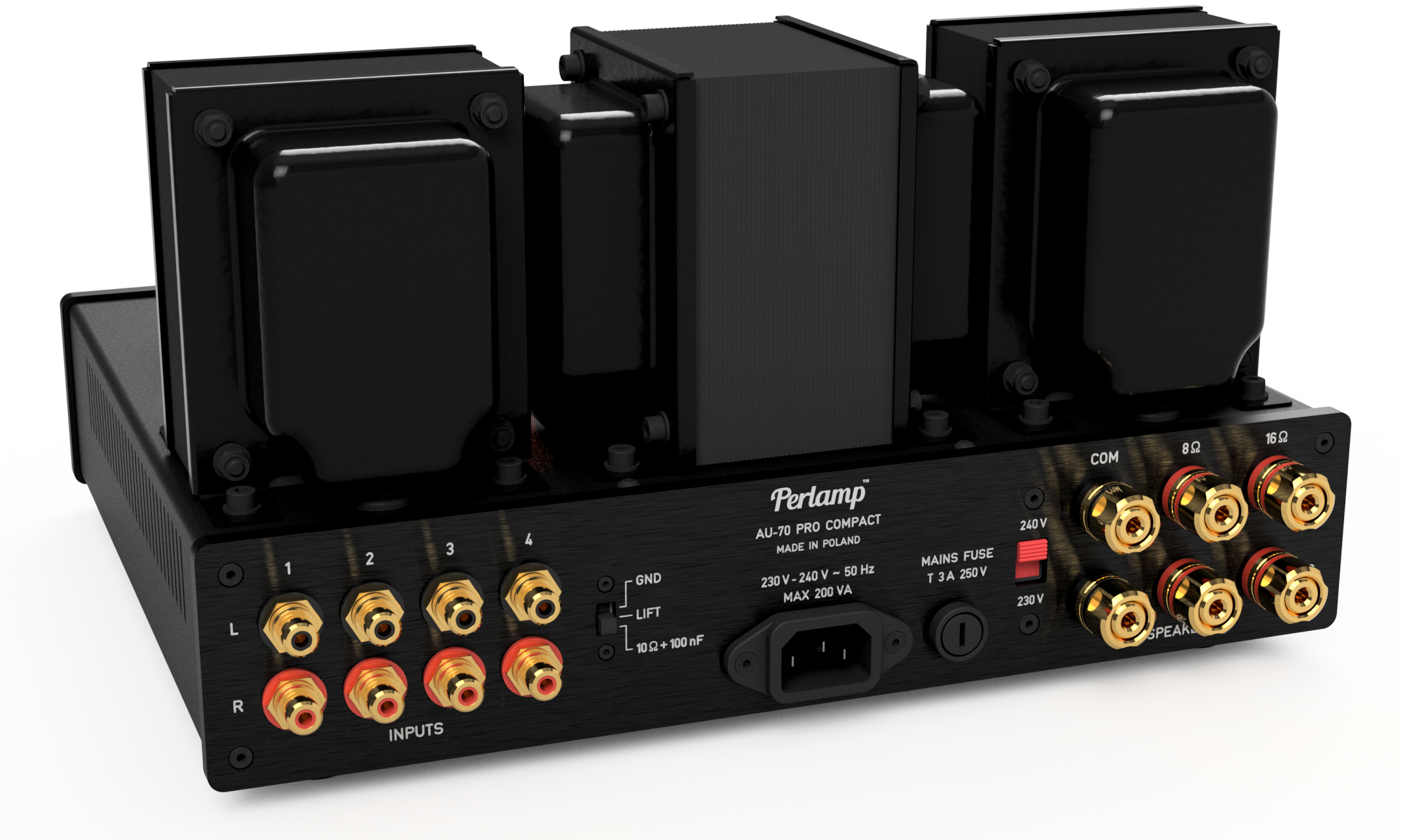

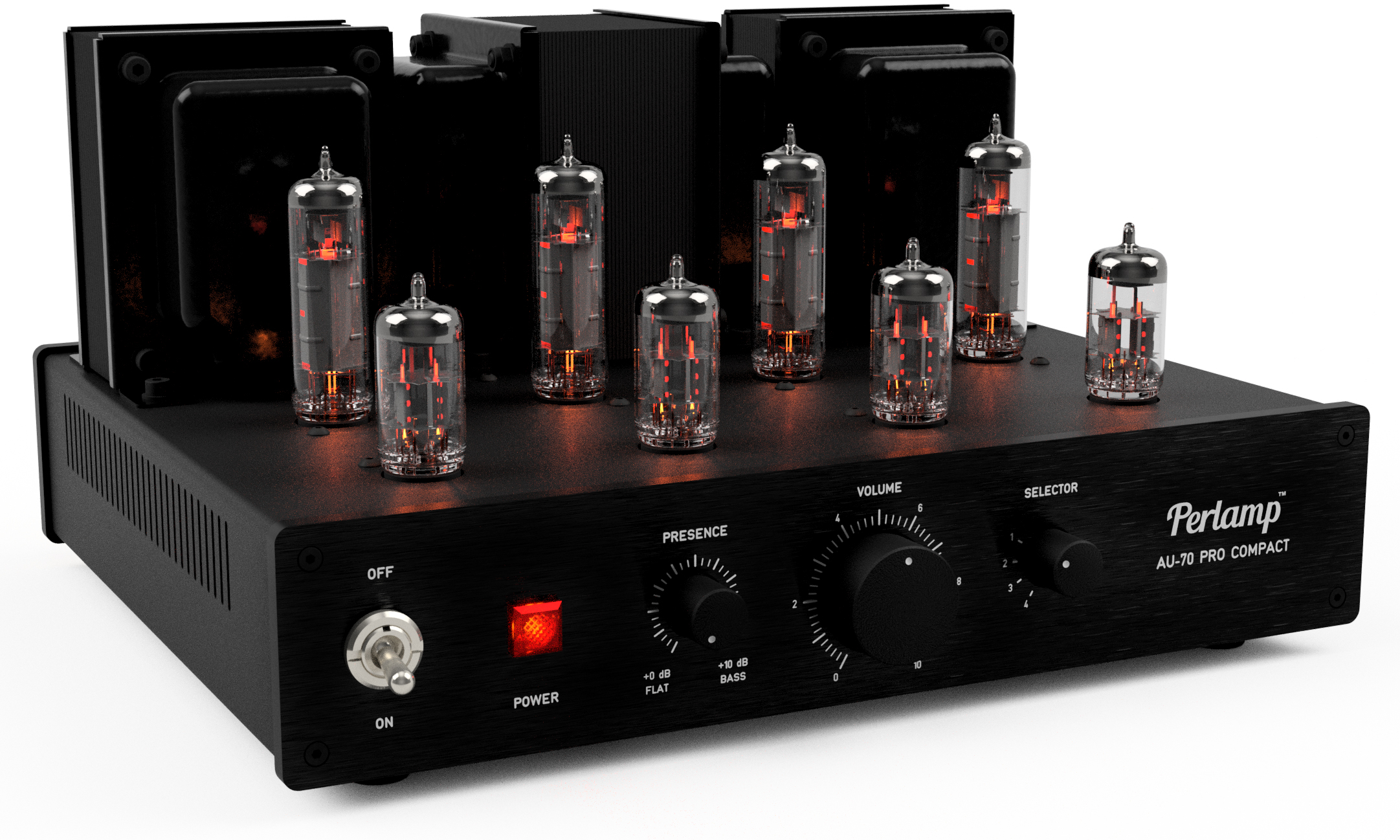

Obudowa 2. - wariant AU-70 PRO COMPACT (cena 1999 PLN / komplet.)

Dostępne w sklepie dystrybutora Arama

Kompletny zestaw ze wszystkimi częściami - wariant AU-70 PRO COMPACT (cena 8499 PLN / komplet.)

Dostępne w sklepie dystrybutora Arama

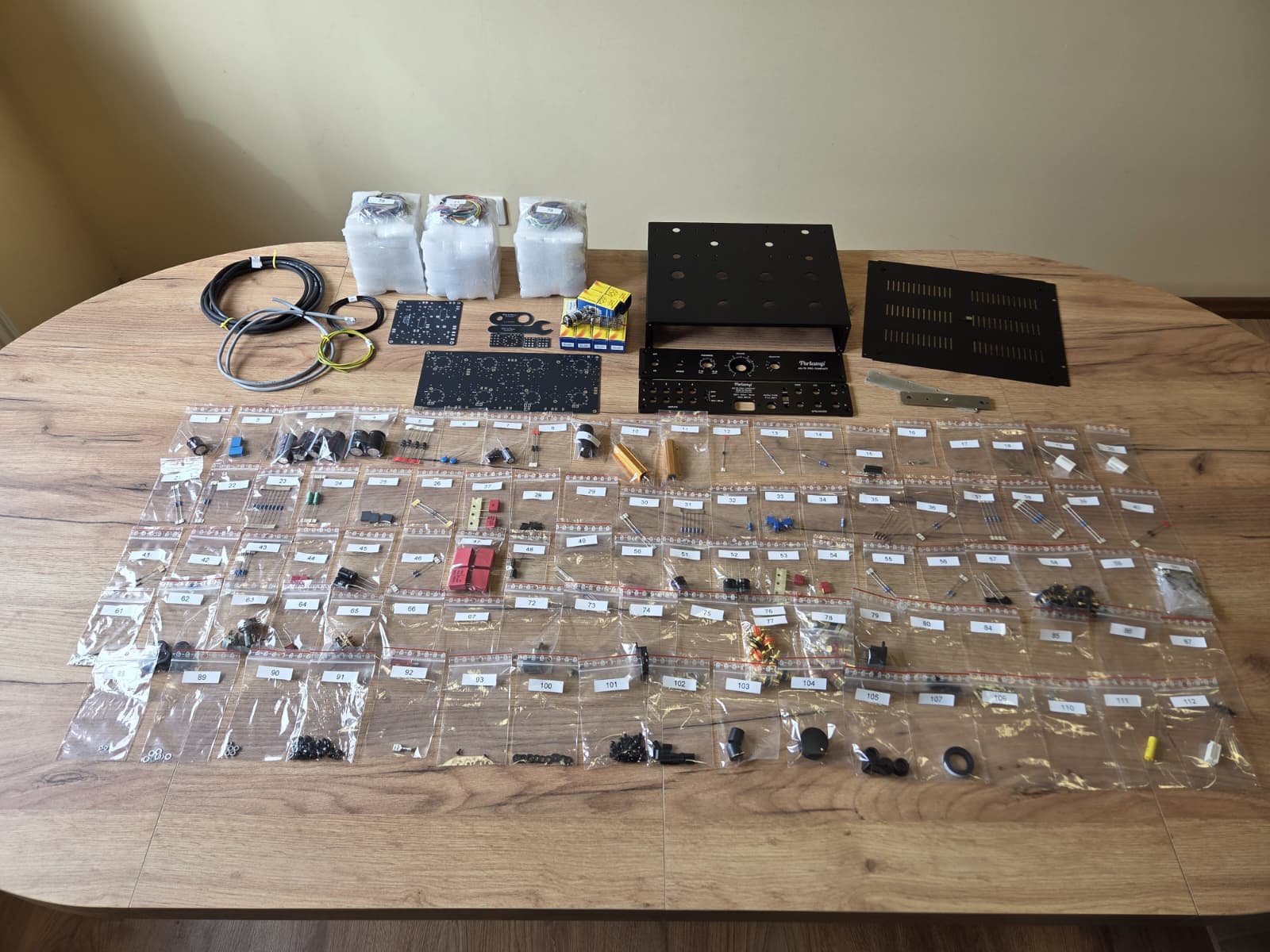

W komplecie do obudowy dołączone wszysytkie części mechaniczne i elektryczne włącznie z płytkami, transformatorami i lampami. Oferowany zestaw zawiera w pudełku zestaw wszystkich części potrzebnych do zbudowana kompletnego wzmacniacza.

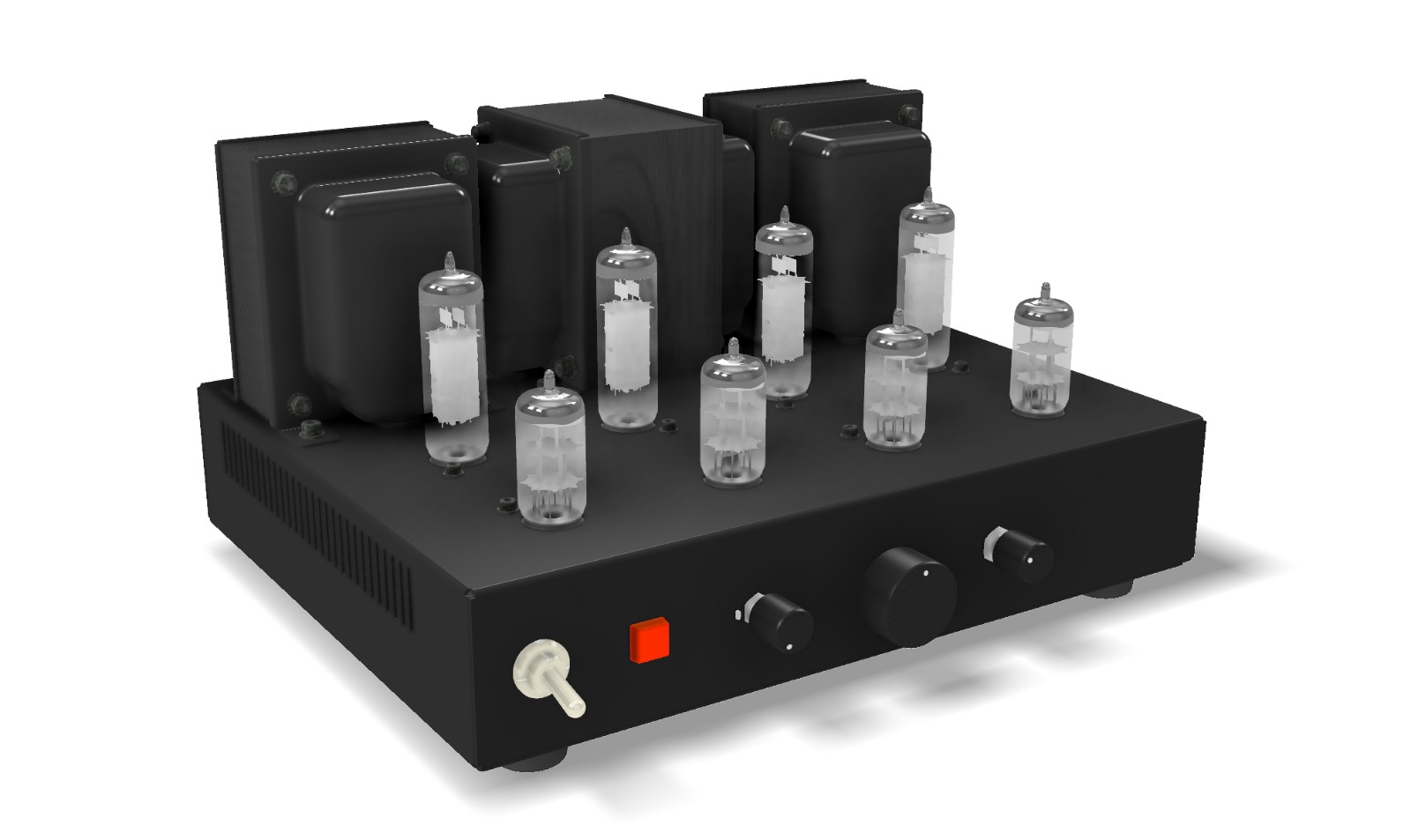

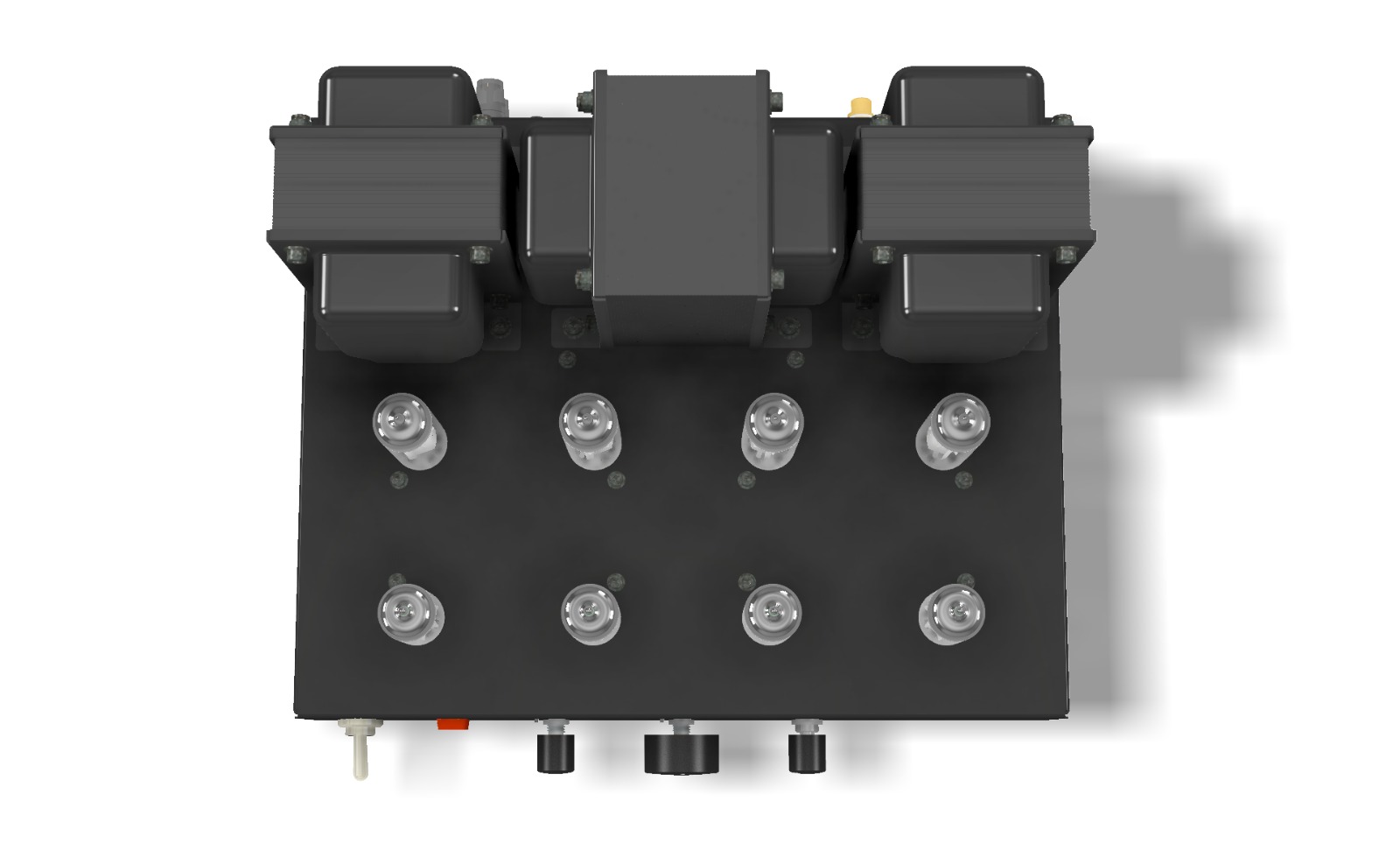

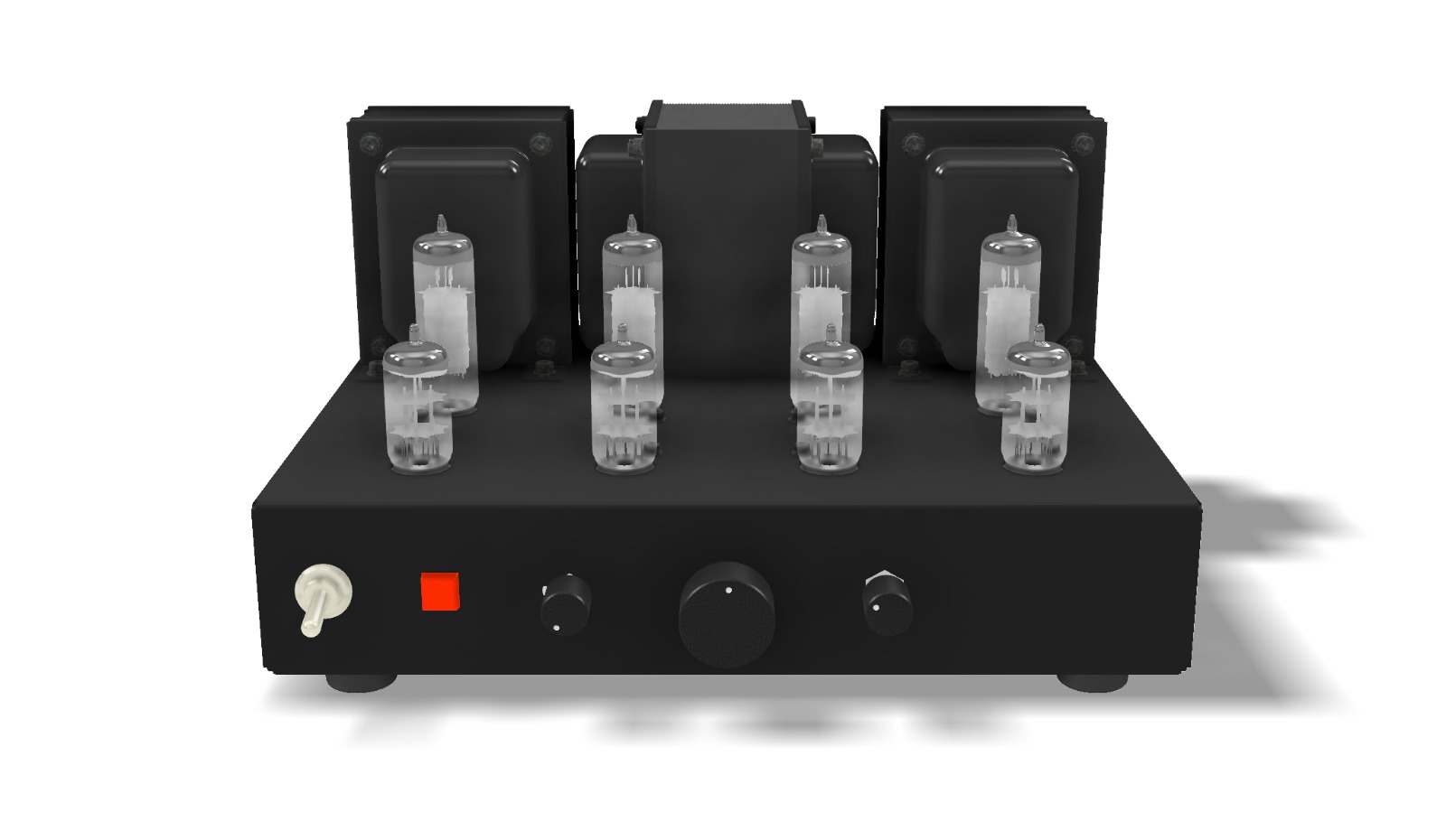

Obudowa 3. - wariant AU-70 PRO BASIC (600 PLN + 180 PLN fronty plexi + 30 PLN wysyła)

Dostępna ostatnia sztuka na stanie - wysyłka po zaksięgowaniu przelewu.

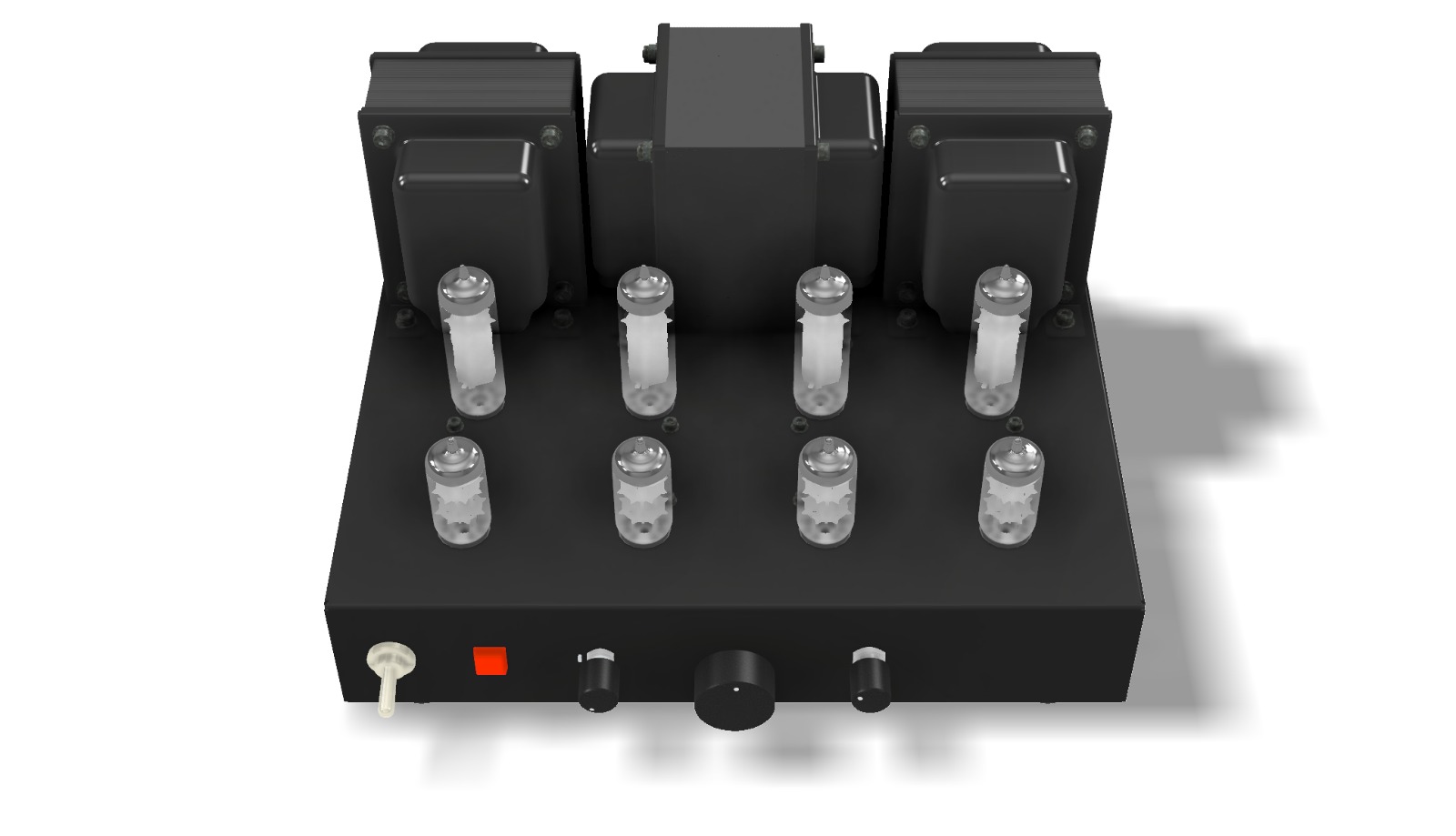

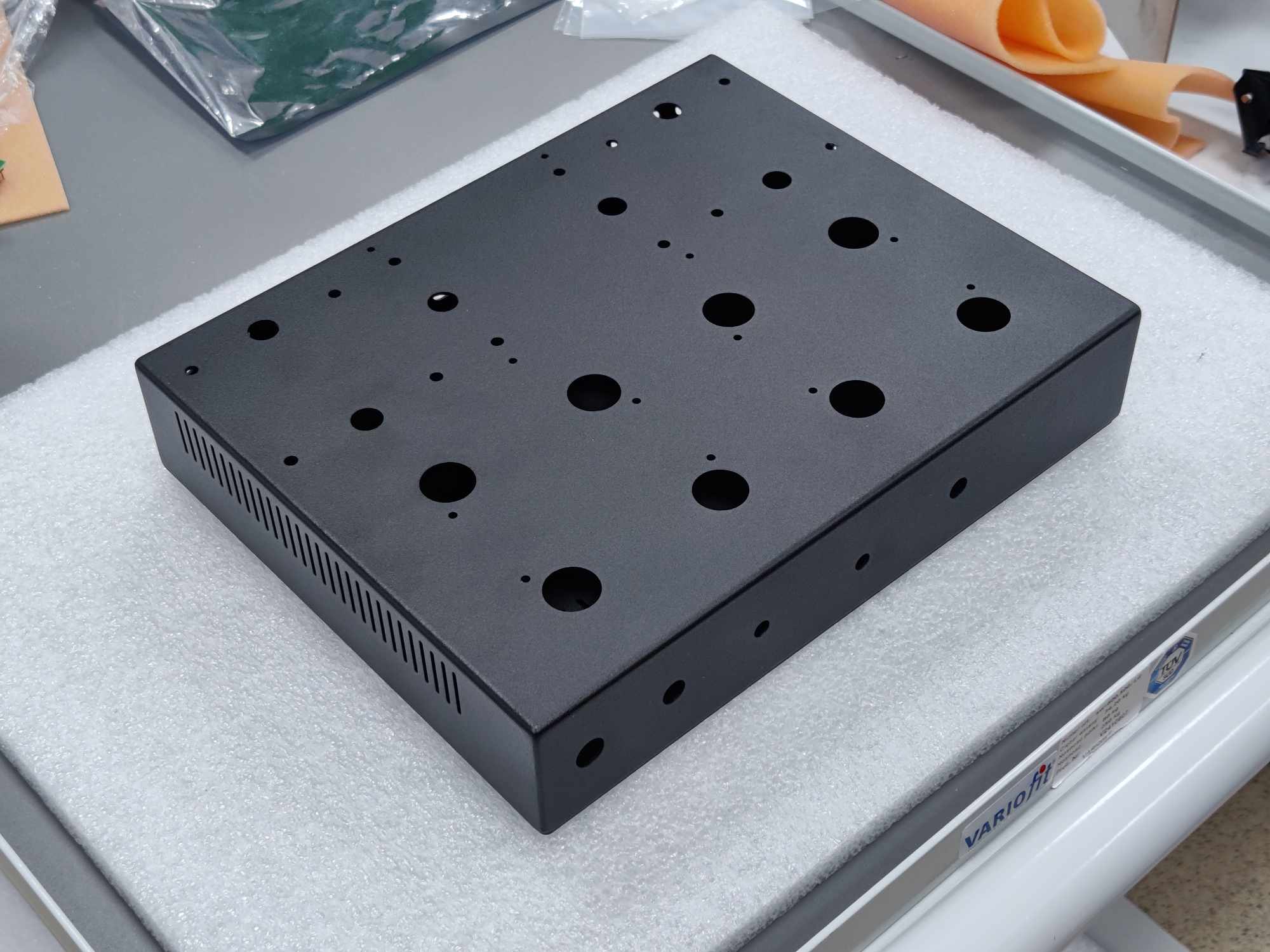

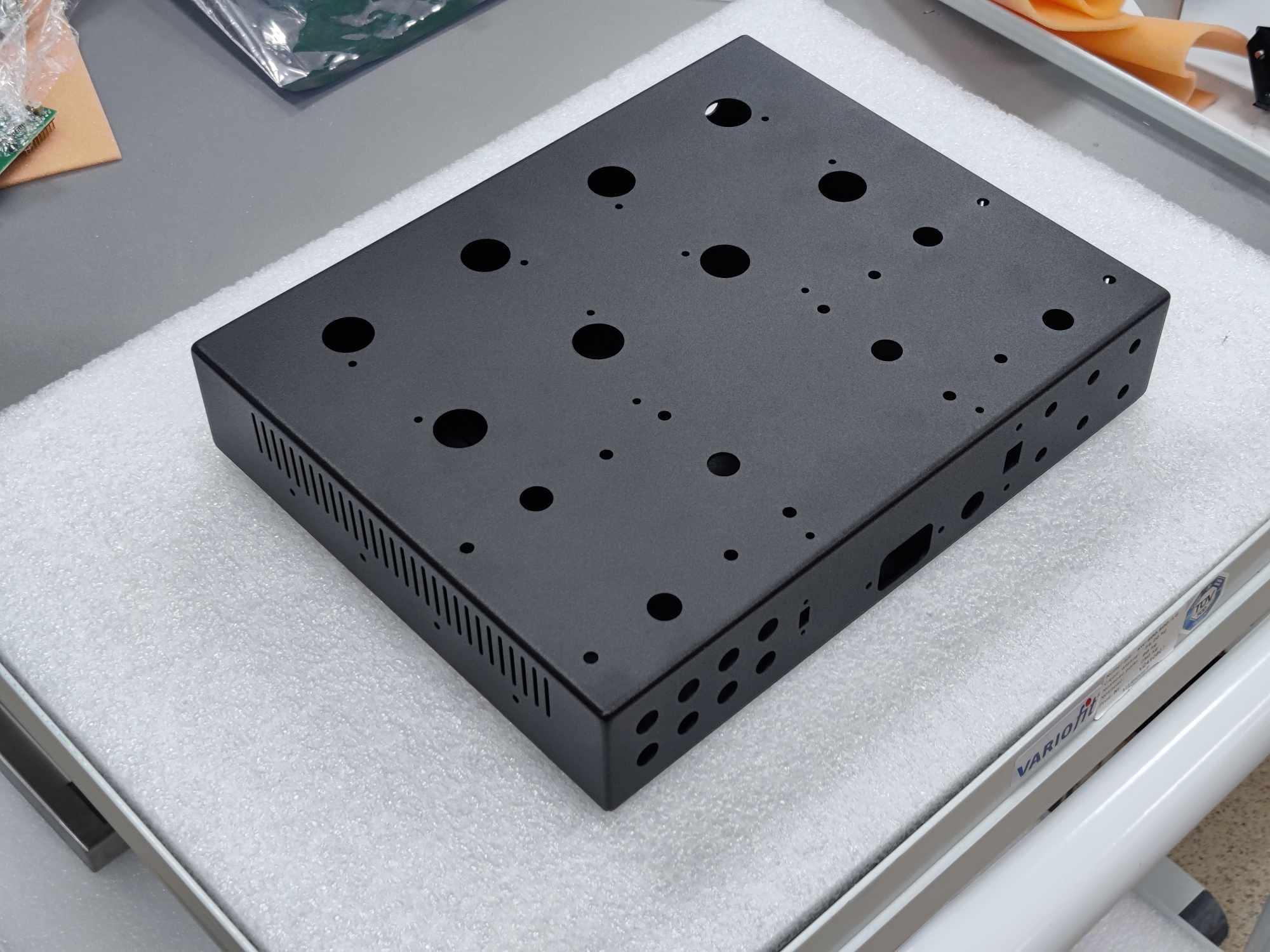

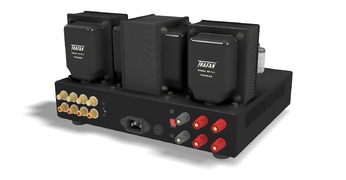

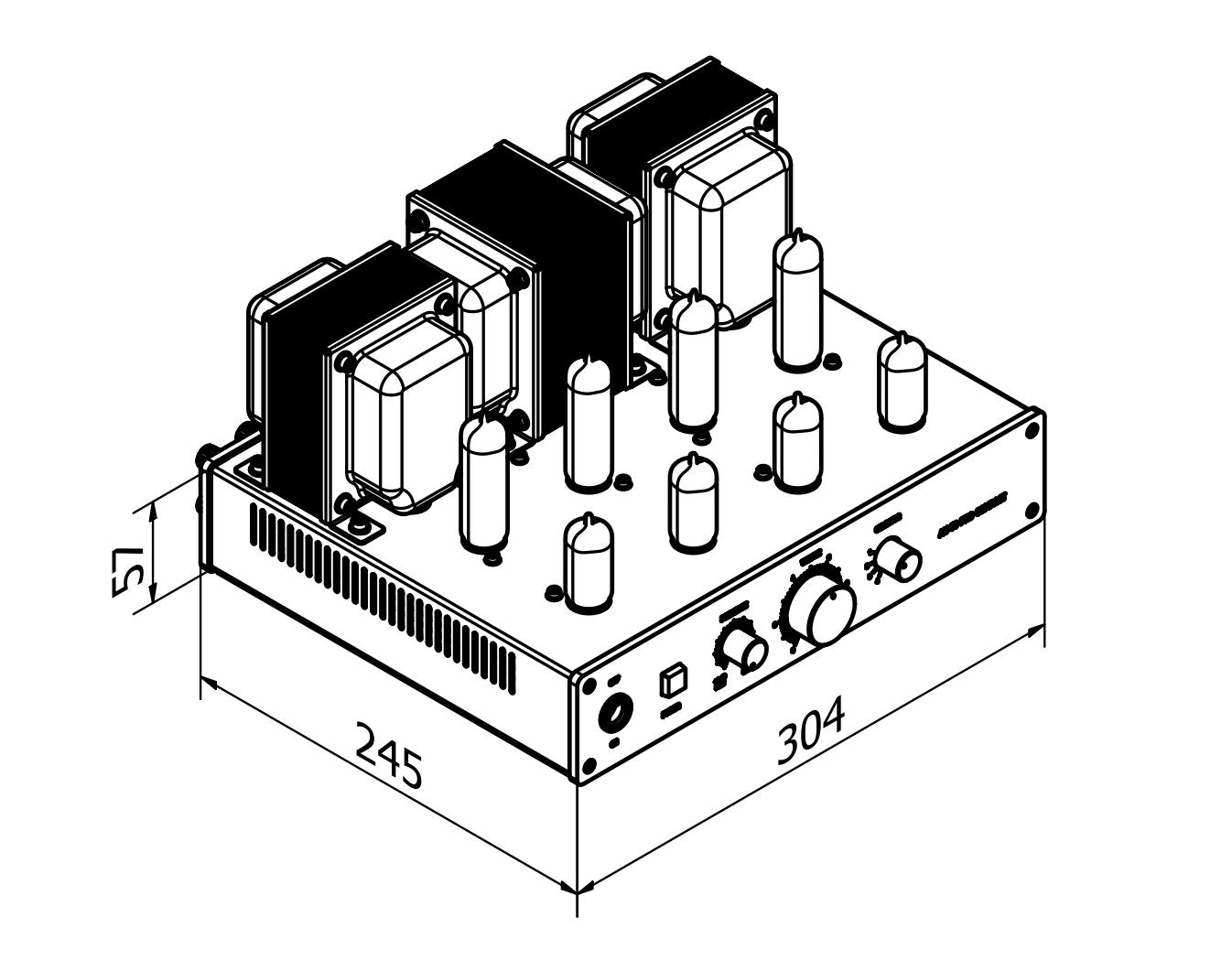

Obudowa gięta, spawana, malowana proszkowo. Z napisami na frontach plexi. Gabaryt identyczny jak obudowy COMPACT.

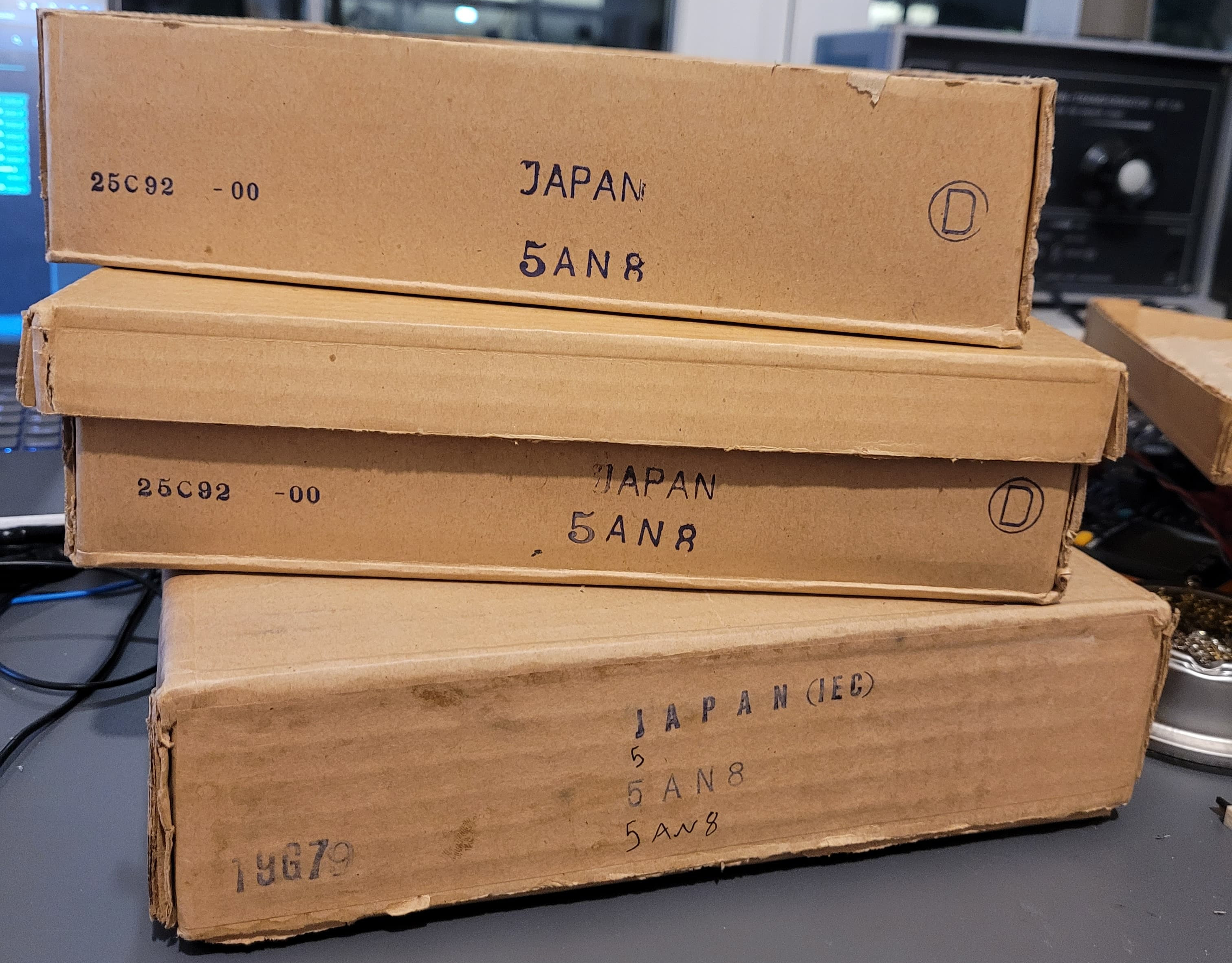

Lampy JAPAN 5AN8 - parowane (cena 300 PLN / 2 szt. + 15 PLN wysyłka)

Lampy 5AN8 parowane są w punkcie pracy układu AU-70 (nie w punktach pracy z noty katalogowej).
Zapewnia to niemal idealnie równą reakcję lewego i prawego kanału wzmacniacza.

Dostępne na stanie - wysyłka po zaksięgowaniu przelewu.

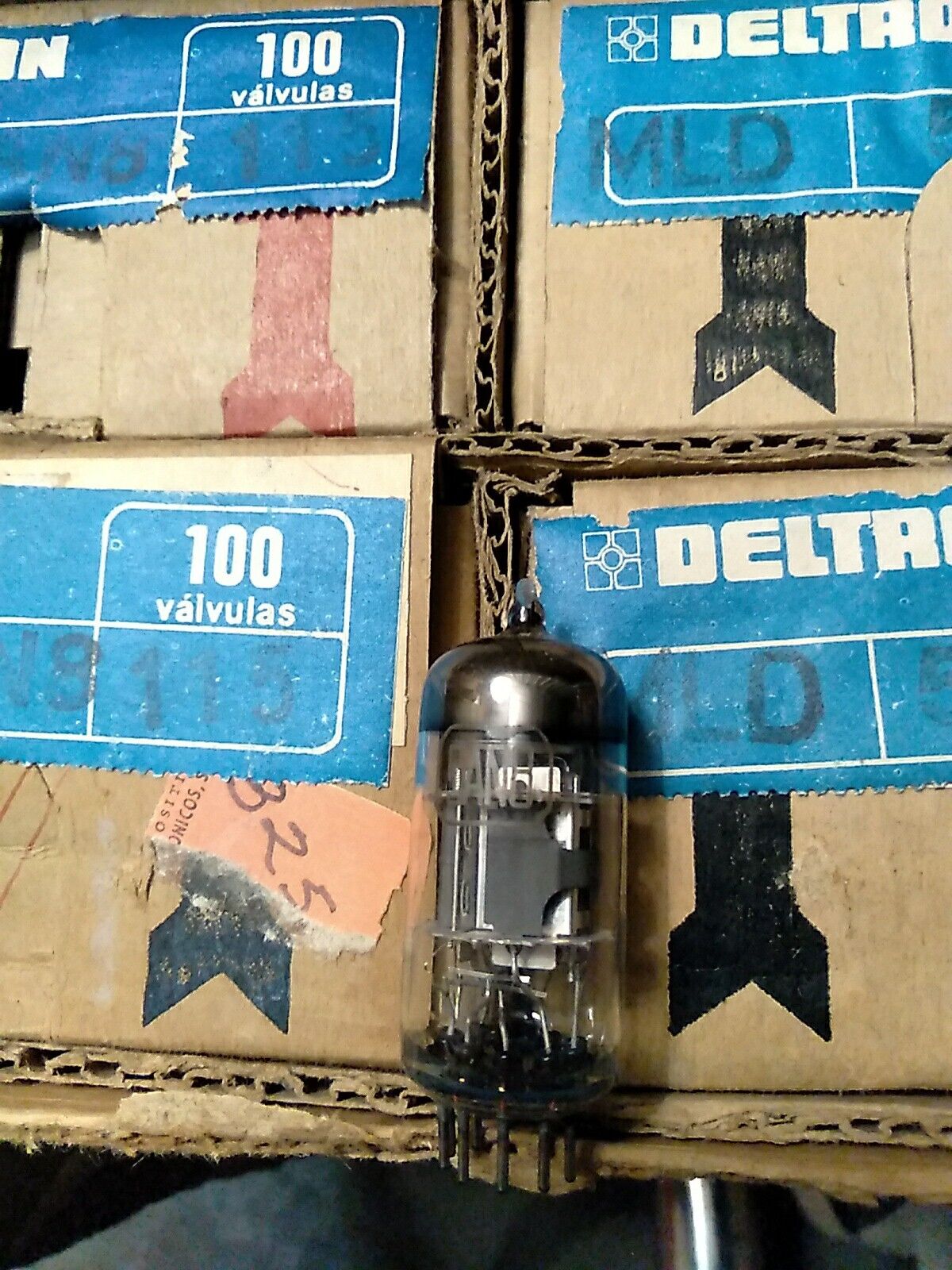

Lampy DELTRON 5AN8 - parowane (cena 200 PLN / 2 szt. + 15 PLN wysyłka)

Dokumentacja

Referencyjna topologia połączeń:

Moje pomiary

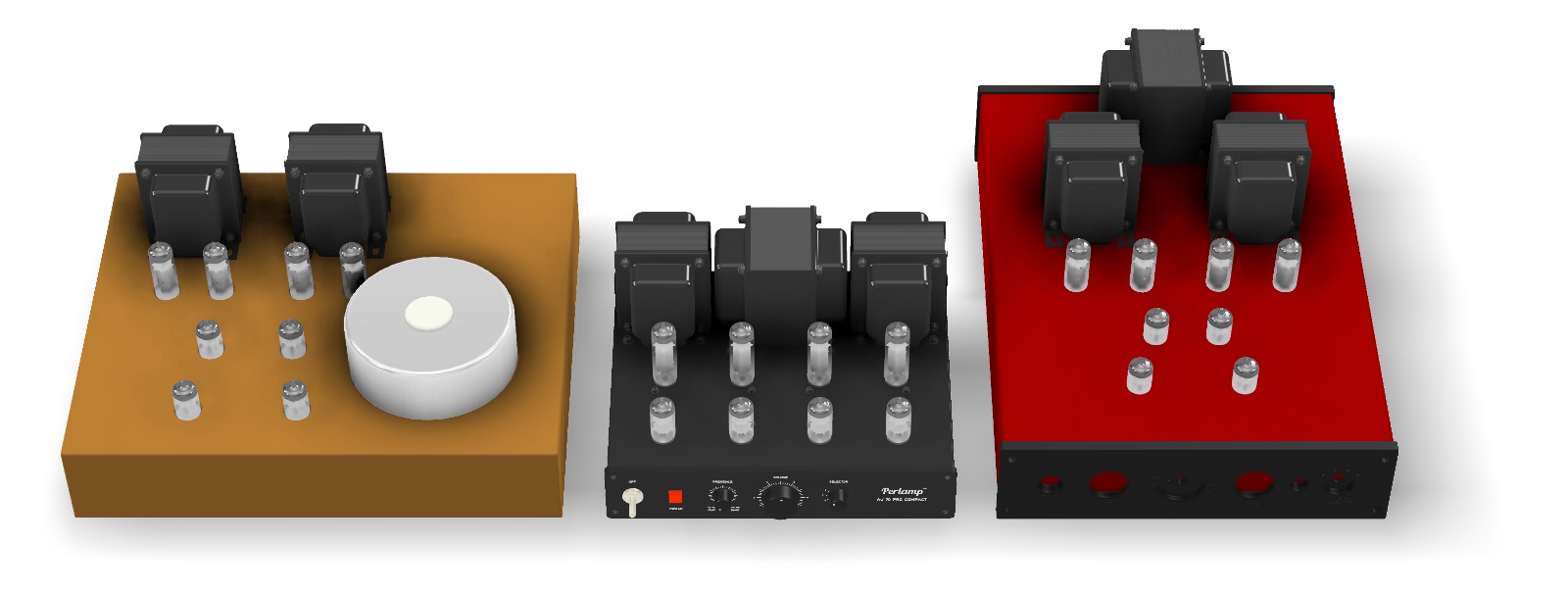

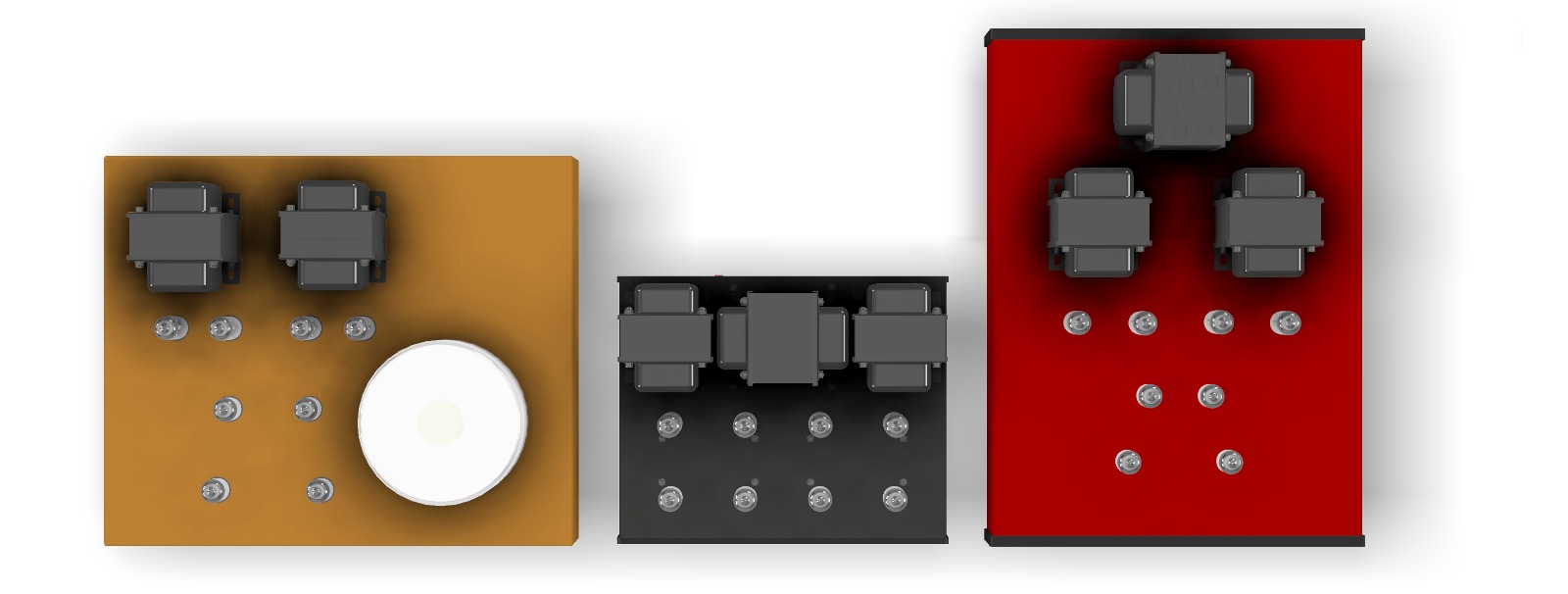

Porównanie gabarytu AU-70 PRO COMPACT do projektu DreamAmp

DreamAmp by ReduktorSzumu (z lewej)
Perlamp AU-70 PRO (w środku)
DreamAmp by SinusAudio (z prawej)

FAQ - najczęściej zadawane pytania

Czym jest wzmacniacz AU-70 PRO?
Wzmacniacz AU-70 PRO, to dokładna elektryczna kopia toru sygnałowego wzmacniacza Sansui AU-70.
Czym różni się AU-70 PRO od projektu DreamAmp (Wzmacniacz Marzeń) z kanału Reduktor Szumu?
Wzmacniacz AU-70 PRO dokładniej powiela oryginalny wzmacniacz Sansui AU-70.
- Zawiera poprawione podłączenie sprzężenia katodowego. Polepsza to walory brzmieniowe oraz poprawia stabilność.
- Zawiera poprawiony zasilacz uwzględniający oryginalny dzielnik 12kΩ + 2kΩ. Przywraca to oryginalny punkt pracy lamp mocy wydłużając żytowtność lamp, chroniąc siatki 2.
- Zawiera przywrócony do oryginału punkt pracy lamp 12AX7 w przedwzmacniaczu
- Zawiera lepiej odwzorowany filtr przy lampie 6AN8 uwzględniający pasożytnicze pojemności oryginalnego wzmacniacza. Poprawia to stabilność i odpowiedź częstotliwościową redukując nieporządany rezonans w górze pasma.
- I wiele innych...
Ile kosztuje zbudowanie wzmacniacza AU-70 PRO?
Przybliżony koszt wszystkich podzespołów to 6000 PLN wliczając: transformatory, PCB, elementy pasywne, obudowy, lampy i inny oszprzęt.
Czy mogę użyć lamp 5AN8 zamiast lamp 6AN8?
Tak, wzmacniacz Perlamp AU-70 PRO współpracuje zarówno z lampami 6AN8 i 5AN8. Nie są wymagane żadne dodatkowe przejściówki. W gruncie rzeczy obie lampy są takie same, współdzielą nawet wspólną notę katalogową. Jedyna różnica to napięcię żarzenia - lampa 6AN8 jest żarzona z użyciem 6.3 V, natomiast lampa 5AN8 wymaga 4.7 V. Konfiguracja płytki pod zadane napięcie żarzenia jest opisana w instrukcji rozruchu.
Które lampy należy parować w układzie AU-70?
W układzie AU-70 ma sens parowąć lampy mocy 7189 oraz lampy odwracacza fazy 6AN8. Nie ma potrzeby parowania lamp przedwzmacniacza 12AX7.
Czy transformator zasilający z projektu DreamAmp jest kompatybilny z projektem AU-70 PRO?
Nie jest zalecane używanie transformatora sieciowego z projektu DreamAmp, ktory jest nawinięty inaczej niż w oryginalnym Sansui AU-70. Projekt AU-70 PRO wymaga transformatora, który ma parametry uzwojeń takie jak transformator Sansui AU-70. Najważniejsza różnica polega na innej organizacji i wydajnośći prądowej uzwojeń zarzenia. Kompatybilny transformator do projektu AU-70 PRO można zamowić na stronie trafan.eu.
Jakie transformatory głośnikowe są zalecane do projektu AU-70 PRO?

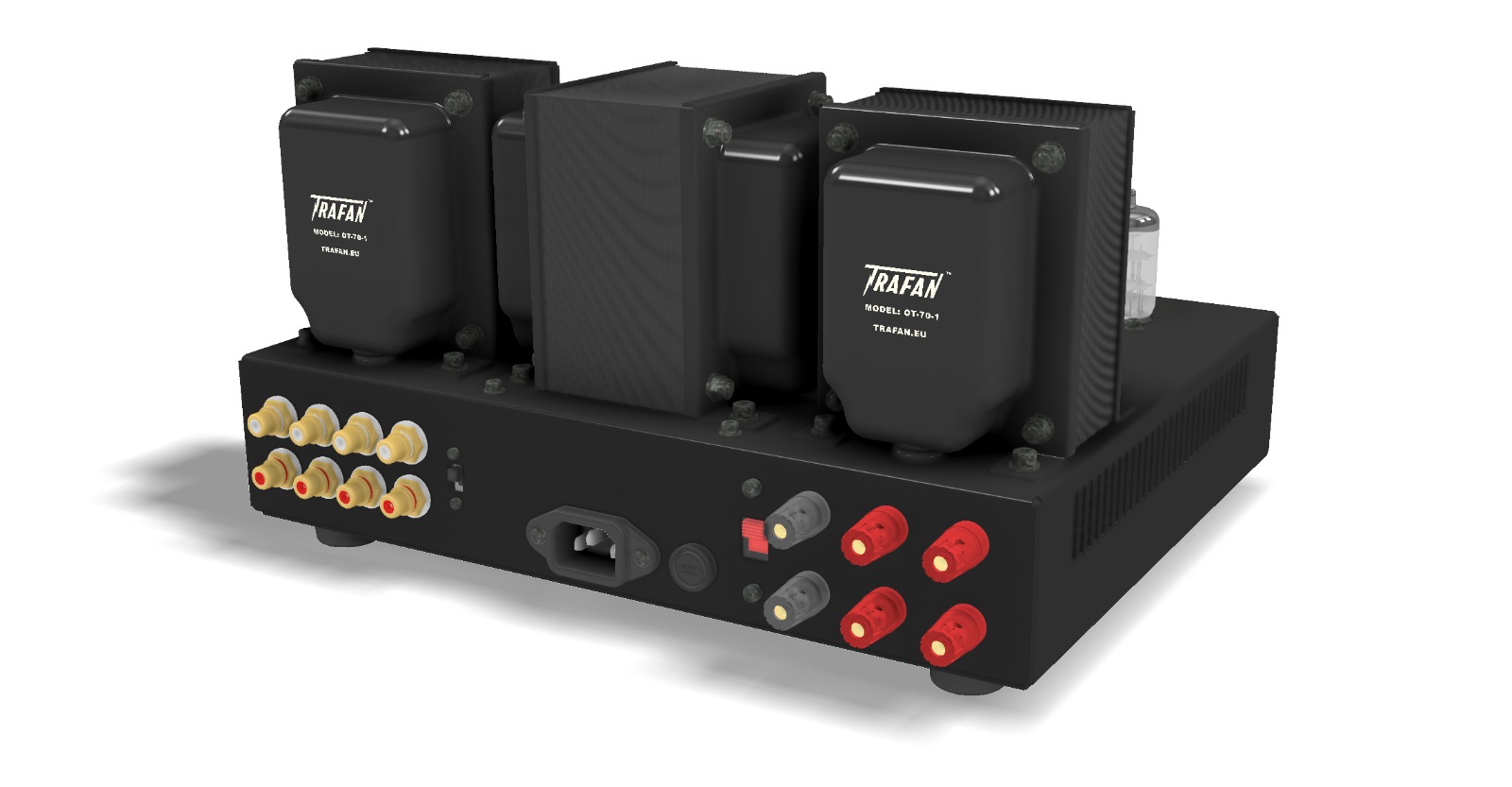

Zalecane transformatory głośnikowe do projektu to Trafan oraz Trafonica.

audiostereo.pl

Dlaczego na schemacie AU-70 PRO potencjometr potencjometr Volume jest oznaczony jako 500kA, natomiast w BOM widnieje 50kA?
To nie pomyłka. Co prawda oryginalny wzmacniacz Sansui AU-70 posiadał potencjometr Volume 500kA, jednakże jego wartość nie jest krytyczna, ponieważ pracuje on jako dzielnik napięcia. Potencjometr ten determinuje także impedancję wejściową wzmacniacza. W dzisiejszych czasach źródła tranzystorowe są w stanie poprawnie wysterować nawet niskie impedancje wejściowe. Także możemy z powodzeniem zamontować 500kA, 250kA, 100kA, 50kA itp. Jednakże nie jest zalecane schodzenie poniżej wartośći 10kA, bowiem wybranie zbyt niskiej wartości spowoduje, że niektóre słabsze źródła nie będą w stanie poprawnie wysterować wzmacniacza w pełnym zakresie częstotliwości. Szczególnym przypadkiem są tutaj źródła lampowe takie jak np. tuner Sansui TU-70, w takim wypadku zalecane jest wybranie oryginalnej wartości potencjometru.
Czym różni się filtr Loudness od filtru Presence?
Filtr Loudness zwany też filtrem kontur podbija dolne i wysokie częstotliwości przy niskich poziomach głośności.
Z kolei filtr Presence pozwala na podbicie dolnych częstotliwości niezależnie od poziomu głośności w sposób płynny od 0 dB do +10 dB. Oryginalnie we wzmacniaczu Sansui AU-70 filtr Presence działał na zasadzie ON/OFF. W naszej ocenienie oryginalne rozwiązanie było mało praktyczne, bowiem po włączeniu Presence podbicie bassu było za głębokie. Dlatego wprowadziliśmy możliwość płynnej regulacji potencjometrem od pozycji OFF do ON.
Jak należy podłączyć płytkę Loudness realizującą filtr kontur?
Płytkę Loudness należy podłączyć zamiast płytki Volume. Ponadto stan niski na przekaźniku Loudness redukuję układ w przybliżeniu do obwodu Volume. W przybliżeniu, ponieważ testy wykazały, że nawet odłączony filtr Loudness ma wpływ na zniekształcenia fazy sygnału na wysokich częstotliwościach. Z tego powodu wzorcowe obudowy nie przewidują opcji montażu filtru Loundess. Zamiast tego proponuję skorzystać z filtru Presence.
